安全仪表系统SIS概述

文章出处:河北康吉森 人气:0 发表时间:2018-08-15 08:22:18

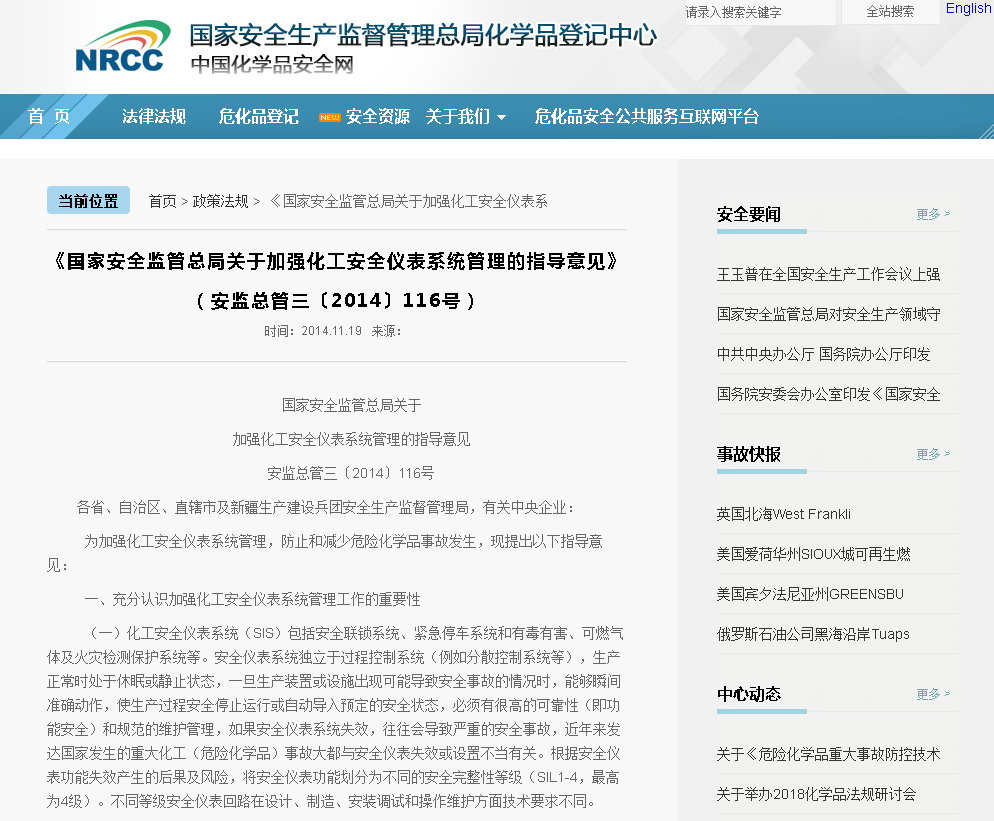

   面对往年化工企业屡次发生多起重大安全事故,国家安全监管总局针对化学品安全大检查越来越严厉,广大相关化工企业也越来越重视。根据《国家安全监管总局关于加强化工安全仪表系统管理的指导意见》第116号文件表明,从2018年1月1日起,所有新建涉及“两重点一重大”的化工装置和危险化学品储存设施要设计符合要求的安全仪表系统SIS。其他新建化工装置、危险化学品储存设施一律安装安全仪表系统SIS,从2020年1月1日起,应执行功能安全相关标准要求,设计符合要求的安全仪表系统SIS。为了更好的贯彻执行116号文件,康吉森公司为您介绍什么是安全仪表系统SIS

  安全仪表系统(Safety instrumented System),简称SIS。又称为安全联锁系统(Safety interlocking System)或紧急停车系统ESD。主要为工厂控制系统中报警和联锁部分,对控制系统中检测的结果实施报警动作或调节或停机控制,是工厂企业自动控制中的重要组成部分。

安全仪表系统SIS

安全仪表系统SIS主要有以下几个特点:

(1)以IEC61508作为基础标准,符合国际安全协会规定的仪表的安全标准规定。

(2)具有覆盖面广、安全性高、有自诊断功能,能够检测并预防潜在的危险。

(3)容错性的多重冗余系统,SIS一般采用多重冗余结构以提高系统的硬件故障裕度,单一故障不会导致SIS安全功能丧失。

(4)应用程序容易修改,可根据实际需要对软件进行修改。

(5)自诊断覆盖率大,工人维修时需要检查的点数比较少。

(6)响应速度快,从输入变化到输出变化的响应时间一般在10—50ms左右,一些小型SIS的响应时间更短。

(7)可实现从传感器到执行元件所组成的整个回路的安全性设计,具有I/O短路、断线等监测功能。

安全仪表系统SIS系统结构:

 SIS的主流系统结构主要有TMR(三重化)、2004D(四重化)2种。

安全仪表系统SIS-TMR结构

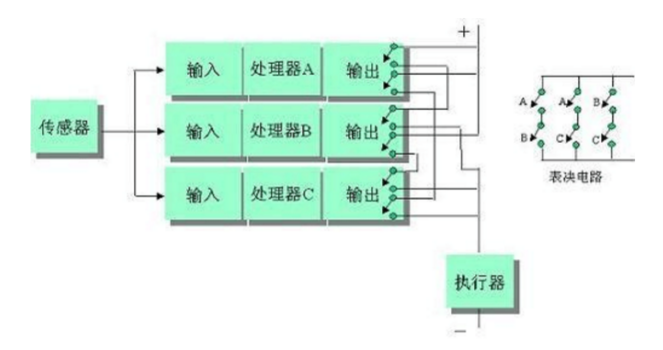

(1)TMR结构:它将三路隔离、并行的控制系统(每路称为一个分电路)和广泛的诊断集成在一个系统中,用三取二表决提供高度完善、无差错,不会中断的控制。TRICON、ICS、康吉森TSxPlus、HollySys等均是采用TMR结构的系统。

安全仪表系统SIS-2004D结构

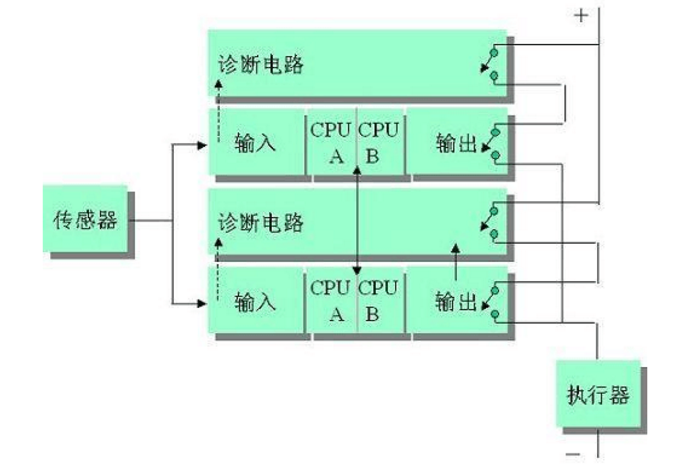

(2)2004D结构:2004D系统是有2套独立并行运行的系统组成,通讯模块负责其同步运行,当系统自诊断发现一个模块发生故障时,CPU将强制其失效,确保其输出的正确性。同时,安全输出模块中SMOD功能(辅助去磁方法),确保在两套系统同时故障或电源故障时,系统输出一个故障安全信号。一个输出电路实际上是通过四个输出电路及自诊断功能实现的。这样确保了系统的高可靠性,高安全性及高可用性。HONEYWELL、HIMA的SIS均采用了2004D结构。

安全仪表系统SIS的基本功能和要求:

 1.保证生产的正常运转、事故安全联锁(控制系统CPU扫描时间一定要达到ms毫秒等级)

 2.安全联锁报警(对于一般的工艺操作参数都会有设定的报警值和联锁值)

 3.联锁动作和投运显示

 安全联锁系统的附加功能

 1.安全联锁的预报警功能

 2.安全联锁延时

 3.第一事故原因区别

 4.安全联锁系统的投入和切换

 5.分级安全联锁

 6.手动紧急停车

 7.安全联锁复位

  由此可见,安全仪表系统SIS独立于过程控制系统,生产正常时处于休眠或静止状态,一旦生产装置或设施出现可能导致安全事故的情况时,能够瞬间准确动作,使生产过程安全停止运行或自动导入预定的安全状态。

安全仪表系统SIS

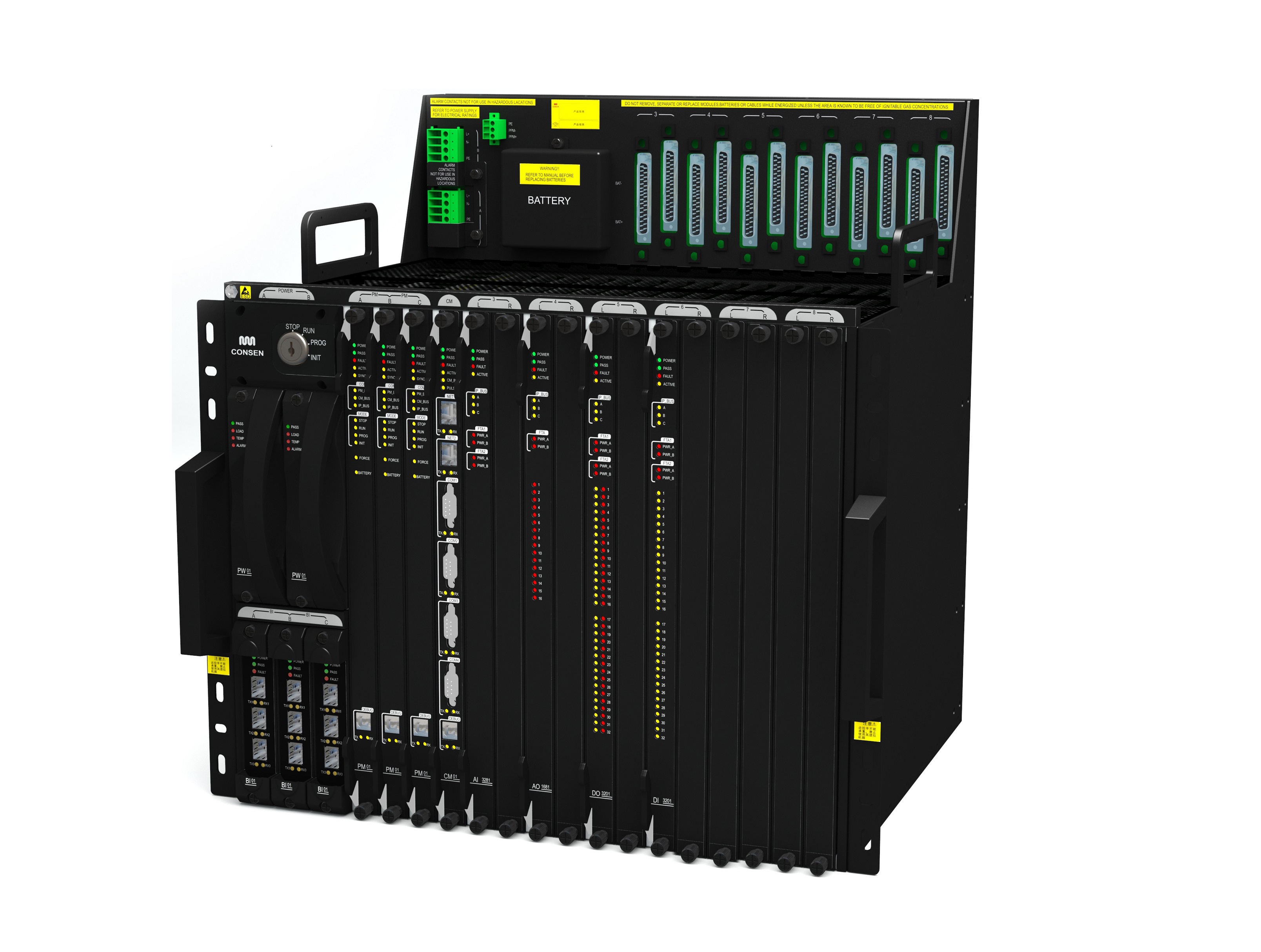

  康吉森TSxPlus安全仪表系统,是面向工业自动化流程行业应用开发的具有完全自主知识产权的安全保护及关键控制系统,完全以IEC61508作为基础标准,符合国际安全协会规定的仪表的安全标准规定并获得德国莱茵TUV SIL3级认证。
