博科SIS系统-陕西延长中煤榆林能源化工有限公司150万吨催化裂解制乙烯项目

●项目背景

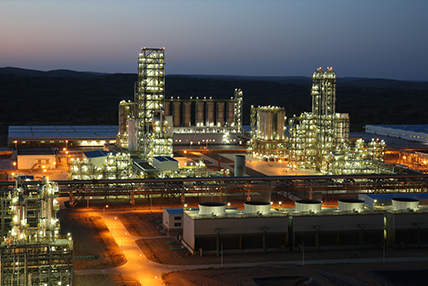

  延长中煤榆林能源化工有限公司150万吨催化裂解（DCC）制乙烯装置中的核心设备主风机组(含备机和增压机)中的主风机组为电机-轴流主风机-烟气轮机组。控制系统的核心采用博科SIS系统，三冗余（TMR）故障安全型系统，并采用博科自动化涡轮机组控制（TMC）解决方案。

●控制方案

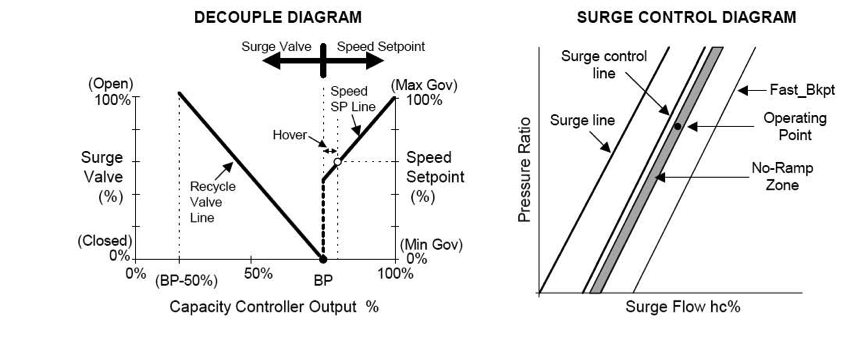

  通过主风机组出口压力及出口流量自动控制静叶及防喘振阀的控制方案，实现两个控制回路之间的解耦。可以选择流量优先或压力优先两种自动控制模式，实现了主风机的工作工况和稳定运行。

具体工作原理简要概述如下：

     1、需要升高出口压力及出口流量时，控制系统会首先关闭防喘振阀，而后再开静叶。

     2、需要降低出口压力及出口流量时，首先关小静叶，而后再开防喘振阀。

●控制效果

  主风机组出口流量及压力实现优化控制，根据工艺需求自动调节主风机组静叶及防喘振阀，真正实现了轴流主风机自动匹配装置工艺运行的目的，装置运行更加平稳，主风机运行在合适效率区间。由于主风机组效率受到环境温度的变化，增加优化控制后机组控制自动跟踪环境温度的变化，保持高效运行。同时增加了烟机自动升温及升降速控制，完全替代了人为升温控制精度不够，影响再生器压力的问题。
