DCS系统AO隔离型安全栅，PFEXB-C3D1系列电流输出型安全栅，接收现场安全区域的4-20mA电流信号，经过隔离和线性化处理，转换为线性化的直流电流信号或电压信号输出至危险区的控制系统或其它单元组合仪表。DCS系统AO隔离型智能化的电压安全栅，可对输入输出量程范围进行组态设定。本DCS系统AO隔离型安全栅需要独立供电，输入端-输出端-电源端三端隔离，1进1出，1进2出，2进2出。

▉ 主要功能和作用

   DCS系统AO隔离型安全栅，PFEXB-C3D1 隔离式安全栅主要接收安全区的电流信号，本安处理后隔离输出至危险区。连接至现场的设备：变频器、电磁阀，电动调节设备等各种采集电流或电压的执行器。可用于0区、1区、2区，ⅡA、ⅡB、ⅡC，T1~T6危险区的设备。

▉ 输入回路（安全区）

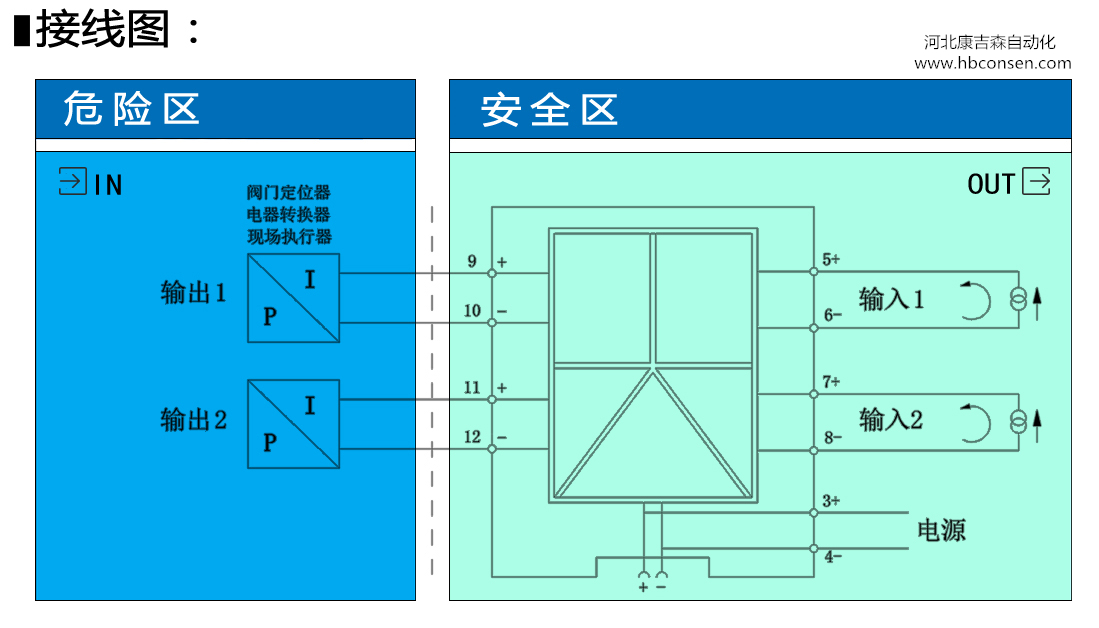

输入端子号    端子5/6，7/8

输入信号    4-20mA、0-20mA、0-10mA（或定制量程）

开路电压    ≤28V

▉ 输出回路（Exia IIC 危险区）

输出端子号    端子9/10，11/12输出信号

输出电流    4~20mA、0~20mA（或定制量程）

电流负载能力    ≤500Ω（若需要更大负载能力请定制）

输出电压    0~5V、0~10V（或定制量程）

电压负载能力    0~5V：≥1MΩ，0~10V：≥2MΩ

▉ 工作电源

电源接线    端子3+，4-（热插拔）

工作电压    18~32V DC

电源指示    LED指示灯：绿色

▉ 环境条件

工作温度    -40℃~80℃

工作中允许相对湿度    10~90% RH（40℃）

工作中允许大气压力    80 Kpa~110 Kpa

▉ 产品结构

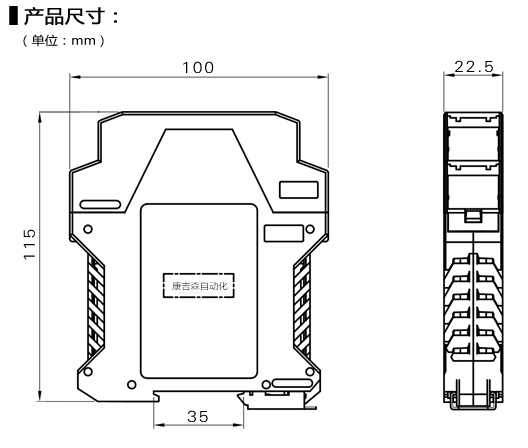

尺    寸    W22.5×D100×H115（mm）

重    量    170g

材    质    ABS

防护等级    IP20

阻燃等级    UL94/V0

▉ 安装

安装方式    DIN35mm 导轨安装
