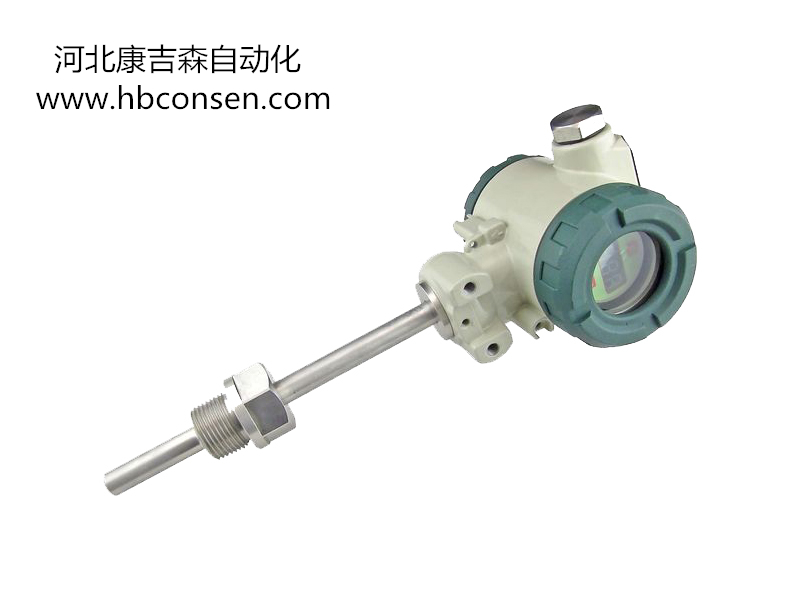

sis系统/DCS系统用一体式温度变送器：

产品说明：

    sis系统/DCS系统用一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、DCS系统、sis系统等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。

1、应用

       通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

2、特点

       二线制输出4-20mA，抗干扰能力强；

       节省补偿导线及安装温度变送器费用；

       安全可靠，使用寿命长；

       冷端温度自动补偿，非线性校正电路 ；

3、工作原理

       防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。

       热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。

4、主要技术参数

       产品执行标准

       IEC584   IEC751   IEC1515   JB/T5518-91   JB/T7391-94

5、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100

6、输出方法： 二线制

7、精度等级：

       温度变送器精度等级：0.1  0.2  0.5

       显示器精度等级：模拟指示式2.5级;数字显示式0.5级.

8、供电电源：24V.DC±10℅

9、防护等级：IP65

10、防爆等级：

       隔爆型：dⅡBT4  dⅡCT5  dⅡCT6

       本质安全型：iaⅡCT6

11、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

12、热响应时间：

       当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

       13、基本误差：

       仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。

       14、工作环境：

       安装场所等级 温  度 ℃ 相 对 湿 度 ％ 大气压力KPa

       Cx1 -25-+55  5-95 86-106 Cx2  -25-+70 Cx3 -40-+80

       15、取证一览表:

       防 爆 级 别 防 爆 证 号  认 证 机 构

       dⅡBT4 GYB97151 NEPSI

       dⅡBT4    GYB97152 NEPSI

       dⅡCT4 GYB97203 NEPSI

       dⅡCT4  GYB97204 NEPSI

       iaⅡCTT6 GYB99412 NEPSI

       iaⅡCTT6 GYB99413 NEPSI

       (注：NEPSI防爆认证系国家级仪器仪器仪表防爆安全监督检验站)

       16、选型命名方法：

       W （温度仪表）

       R-热电偶  Z-热电阻

       M镍铬硅-镍硅  N镍铬-镍硅 E镍铬-铜镍 F铁-铜镍 C铜-铜镍 // P铂  C铜

       B（ 温度变送器）

       1-无固定装置2-固定螺纹3-活动法兰4-固定法兰

       5-活络管接头式6-固定螺纹锥形式7-直形管接头式

       2防喷式（接线盒形式）4防爆式

       0-      φ16， 1-φ20，2-φ16高铝质管，3-φ20高铝质管

       典型型号：WZPB-220
