sis系统/DCS系统用投入式液位变送器，是基于所测液体静压与该液体高度成正比的原理，采用进口扩散硅或陶瓷电容敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性 校正。转换成4~20mADC标准电流信号输出。sis系统/DCS系统用投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便，且克服只能在低温环境下工作状态。

sis系统/DCS系统用投入式液位变送器特点与应用：

采用扩散硅压力传感器，全硬封结构。可靠性高，稳定性好；

适用于开口油罐、浮顶油罐的油位测量。并可对油品密度进行现场设定，具有重度自补偿功能；

适用于石油、化工、环保等领域对腐蚀性液体液位的测量；

适用于高温液体的测量；

适用于自来水公司、蓄水池、水塔、城市给排水、水井、水库水位测量；

具有"本质安全"性能，可安装在"0"区。

工作原理：

  TY-100系列投入式液位传感器变送器采用静液压测量原理，当测量头放入液体中时，设大气压力为Po，液面到测量元件高为h，液体密度为r，当地重力加速度为g，则变送器探头上所受压力为：Pl＝Po十r×g×h，敏感元件的负侧通过导气电缆与大气相通所受压力为： P2=Po于是测量元件所测到的压力差值为：P= Pl一P2=r×g×h，对于特定的液体介质和确定的地区，r和g均为常数，即可由仪表输出电流大小得到液体深度。

主要技术参数：

测量介质： 水油 等液体

压力类型： 表压、绝压（没有要求 默认表压）

量   程: 0～300m中间量程任选

综合精度: 0.1%FS

输出信号: 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)、HART通讯

供电电压: 12～36VDC

介质温度:   -30～60℃

环境温度: -40～85℃

零点温漂移： ≤±0.05%FS℃

量程温度漂移： ≤±0.05%FS℃

补偿温度： 0~70℃
安全过载： 150%FS
极限过载： 200%FS
采样频率： ≤2ms
负载能力：（电流型）250~1425Ω（电压型）≥2KΩ
密封等级: IP68

防爆类型：ExiaⅡBT6(本质安全型)

长期稳定性能: 0.1%FS/年
振动影响: 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
机械连接(螺纹接口): 投入式(潜入式)

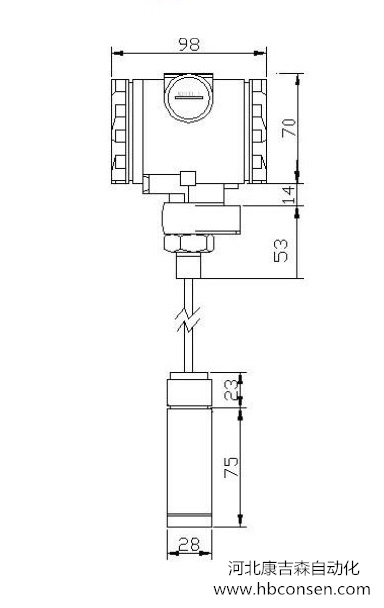

外形尺寸图

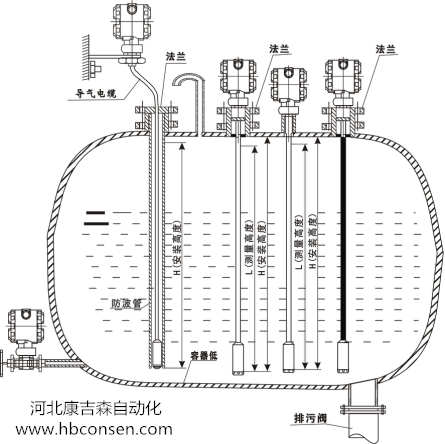

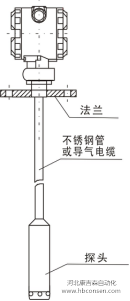

安装示意图

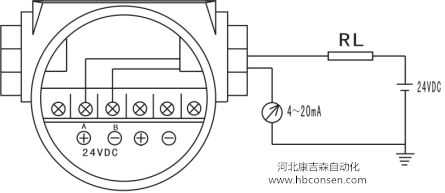

电气接线图
