DCS系统-西门子S7-200，是适用于各行各业，各种场合中的检测、监测及控制的自动化的一种小型的可编程序控制器；S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

  DCS系统-西门子S7-200，是由数字，模拟，特定的或通讯的-由五个不同的CPU提供了基本功能的扩展可实现独立模块的可扩展性。编程是基于易于使用的工程软件STEP7 Micro / WIN的。因此，在SIMATIC S7- 200微型PLC是在微型自动化领域的可靠，快速，灵活的控制器。

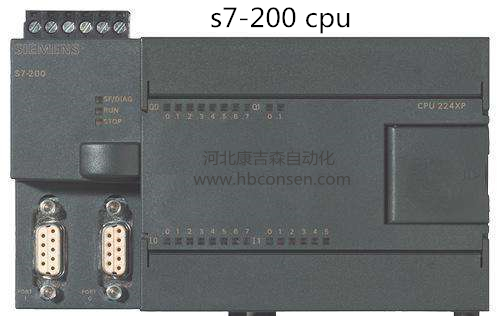

DCS系统-西门子S7-200系列CPU特点

SIMATIC S7-200发挥统一而经济的解决方案。

强大的性能，模块化和开放式通讯。

S7-200 性能优越，久经考验，适合于工业领域的各种应用：

结构紧凑小巧－狭小空间处任何应用的理想选择；

在所有CPU型号中的基本和高级功能；

大容量程序和数据存储器；

杰出的实时响应－在任何时候均可对整个过程进行完全控制，从而提高了质量、效率和安全性；

易于使用STEP 7-Micro/WIN工程软件－初学者和专家的理想选择；

集成的 R-S 485接口或者作为系统总线使用；

极其快速和精确的操作顺序和过程控制；

通过时间中断完整控制对时间要求严格的流程。

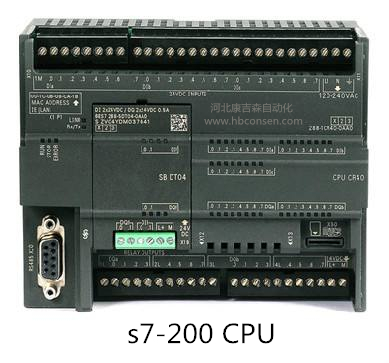

s7-200设计功能和可选模块

在性能范围中模块化5个不同的CPU，具有全面的基本功能和集成的Freeport通讯接口

用于各种功能的一系列扩展模块：
－数字/模拟扩展，可升级至具体要求，作为从站的PROFIBUS通讯
－作为主站的AS-Interface通讯
－确切的温度测量
－定位
－远程诊断
－以太网/互联网通讯
－SIWAREX MS
称重模块

HMI功能

带有Micro/WIN附加指令库的STEP 7-Micro/WIN软件

引人注目的系统工程－目前的特点是用于完整自动化任务的各种不同要求的精确尺寸的解决方案。

主要特点

突出数据记录用记忆卡，配方管理，STEP 7-Micro/WIN的项目节约，以及各种格式的文件存储

PID自动调谐功能

用于扩展通讯选项的2个内置串口，例如：与其它制造商的设备配套使用（CPU 224 XP, CPU 226）

具有内置模拟输入/输出的CPU 224 XP

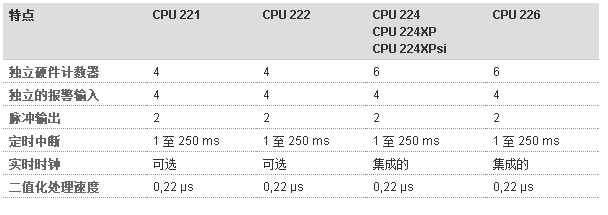

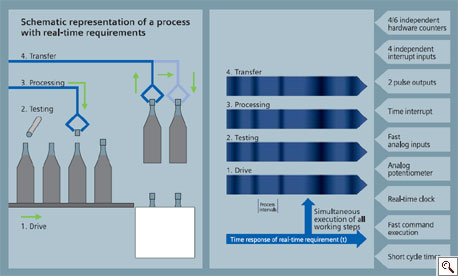

实时响应
先进的技术直至以后的细节确保我们的CPU发挥杰出的实时响应率：

4个或6个独立的硬件计数器，每个30 kHz，带有CPU 224 XP的2 x 200 kHz，例如：通过增量编码器或者高速记录过程事件的精确路径监测

4个独立的报警输入，输入滤波时间0.2毫秒至程序起动－过程安全

对应用程序快速事件大于0.2 ms信号的脉冲捕捉功能

2个脉冲输出，每个 20 kHz，或者具有脉冲宽度调制和脉冲无脉冲设定点的CPU 224 XP 的2 x 100 kHz－例如：用于控制步进电机

2个定时中断，在1ms处开始，以1ms的增量进行调节－用于迅速变化过程的无扰控制

快速模拟输入－具有25 μs的信号转换，12位分辨率

实时时钟定时中断

1至255ms，具有1 ms的分辨率

例如：在转四分之一圈后，以3000 RPM的转速可以在螺钉插入机上记录和处理信号。可以实现非常精确的记录，例如：拧紧扭矩，以确保螺钉紧固。

快速计数器

彼此、其他操作和程序周期均独立运行

当达到用户可选择的计算值时，中断触发－从检测到输入信号到切换输出的反应时间为300 μs

当增量位置编码器用于确切定位时的4边缘评估

模块化可扩展性

报警输入

4个独立的输入

用于快速连续登记信号

用于信号检测的200 μs–500 μs 响应时间/用于信号输出的300 μs

对正向和/或负向信号边沿的响应

在一个队列中16次中断，取决于优先顺序

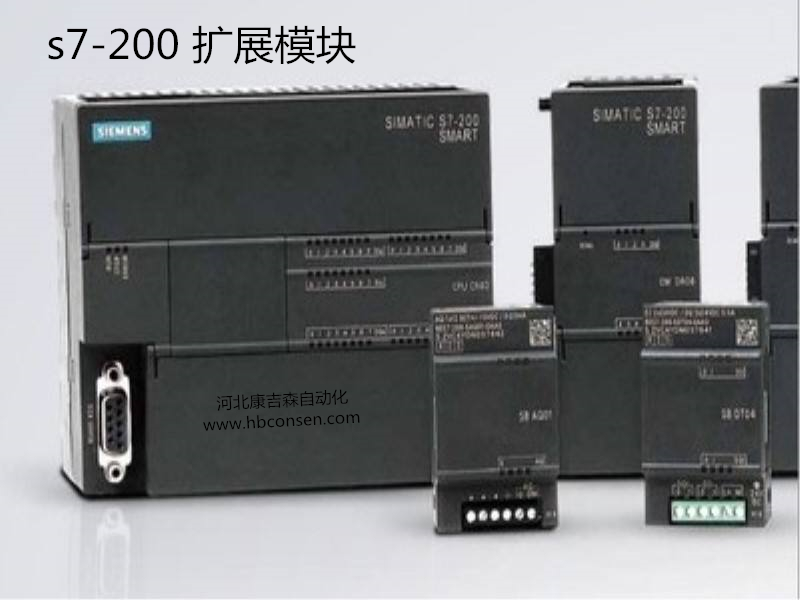

S7-200 扩展模块

S7-200设计作为一个统一的模块化系统。它提供了一个可扩展以满足您的需求模块的模块化系统。扩展模块有4/ 4至32/32的I / O，从4/ 0，8 / 0，0 /4至4 / 1个I / O的模拟模块，以及开关负载用的性能模块：5A DC 或者 10A 继电器。

7-200控制器用软件

工程软件STEP 7-Micro/WIN

STEP 7-Micro/WIN编程软件的特点是节省时间和功能强大的工具－这意味着在您日常的日常工作中极大的成本节约。编程软件的运行与标准的Windows应用程序相同。Micro/WIN包含了对整个S7- 200系列控制器进行编程所需的全部工具。您手头有功能强大的SIMATIC指令集，可以按照IEC 1131进行编程。趋势图和向导等诸多功能使编程变得更加容易。STEP 7 Micro/WIN还用于在Micro Panel产品系列中配置文本显示。

人机界面软件WinCC flexible Micro

WinCC flexible Micro是实惠的工程包，专门设计用于配置与SIMATIC S7 – 200相关的操作员控制面板：OP 73micro 和 TP 177micro。下面是重点：通过用户友好界面简单而快速配置，预设计的图形对象和智能工具，以及多语言能力。下载需要S7-200 PC/PPI电缆。与使用紧凑型、标准或者高级版本的WinCC flexible一样容易。

通讯软件PC Access

7-200 PC Access是用于S7- 200目标系统的OPC服务器。它支持通过Visual Basic，Visual C++ 和 Excel等标准Windows应用程序对来自SIMATIC S7-200自动化系统中的数据进行经济而渐进的处理和可视化。S7-200 PC Access经过OPC基金会的认证，可用于所有OPC标准客户端。
作为OPC服务器，该工具提供了通过任何OPC客户端读和写S7- 200数据的能力。它作为一个OPC客户端，可与人机界面软件包配套使用。一种可对多达8个连接进行可视化的接口，通过PC Access支持节约时间和成本的配置、编程和监控。还通过不同的扩展模块提供快速访问。CP 243-1 IT互联网模块通过FTP简单而全面地将PLC连接到不同的计算机上。CP 243-1以太网模块支持快速访问S7- 200存储和处理用数据。而且STEP7-Micro/WIN的配置支持，确保调试简单，诊断方便。
