DCS系统-HOLLiAS MACS-K集散控制系统，HOLLiAS MACS-K是国产面向过程自动化应用的大型分布式控制系统，采用了全冗余、多重隔离等可靠性设计技术，并引入安全系统的设计理念，从而保证系统的长期稳定运行。

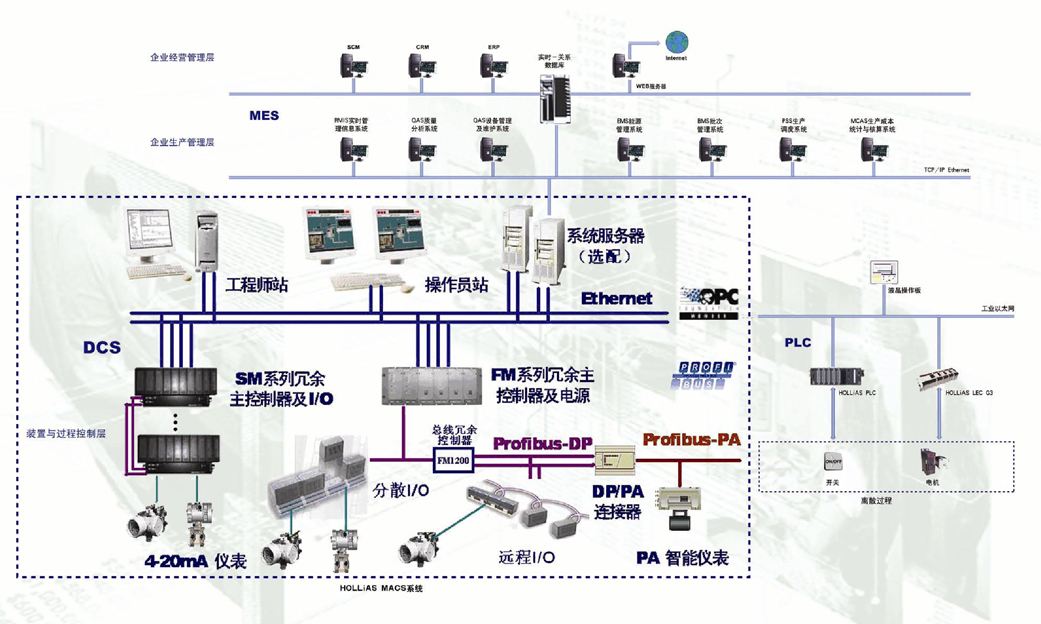

   HOLLiAS MACS-K基于工业以太网和PROFIBUS-DP现场总线构架，集成基于HART标准协议的HAMS对现场智能设备进行统一管理，并且可以轻松集成SIS、PLC、MES、ERP等系统，使现场智能仪表设备、控制系统、企业资源管理系统之间的信息无缝传送，实现工厂智能化、管控一体化。

一、DCS系统-HOLLiAS MACS-K集散控制系统技术特性

1、开放化

   DCS系统已经不是一个封闭的系统。MACS系列可以方便的通过组态直接无缝集成第三方系统和设备，无需更改系统程序。支持PROFIBUS/HART/MODBUS等国际上常用现场总线,可以方便添加第三方设备，如智能仪表、PLC和变频器。提供OPC/DDE/ODBC等软件标准接口，可与第三方的应用程序之间直接进行数据交换。

2、信息化

   DCS系统已经超越一个传统控制系统的定位。MACS系列有机集成了工厂与过程管理来大幅度提升企业的生产效率。

可无缝集成制造执行系统（MES），实现控制信息与生产管理信息的有机集成。

可无缝集成设备管理功能（AMS），实现工厂设备的全电子化信息管理和维护。

可连接常见企业管理系统（ERP），让现场控制层成为企业管理可透明覆盖的范围。

可支持基于Internet的远程访问和浏览，即使身处异地，过程信息也可时时掌握。

3、智能化

   DCS系统各子部件都已智能化。MACS系列的各部件之间通过全数字信息进行协调控制。

每个I/O都配备CPU芯片，实现I/O通道级故障诊断。各个部件都可以实现自诊断，自动报警。

3、小型化

  DCS系统的小型化是大势所趋。MACS系列采用低功耗设计，大大推进了系统的小型化。

主控制器典型功耗为6W左右，无需任何风扇散热，体积减小到三代进口DCS主控的十几分之一。

I/O模块典型自身功耗为2W左右，体积大幅度缩小，可靠性进一步提高。

4、高可靠

   DCS系统的设计理念向安全系统靠拢。MACS系列广泛采用了在安全保护系统中才使用的技术和器件。

采用确定性实时的工业以太网协议，无论通讯负荷如何变化，无任何数据碰撞，确保系统网络的可靠性。

采用信息冗余技术，实现数据纠错。采用数据加密技术，确保阻断非法数据访问。采用故障-安全（Fail-safe）设计技术，确保通道故障时停留在安全态。采用国际安全编码标准进行软件开发。软件测试代码覆盖率达到100%。大幅度提高系统的自诊断覆盖率。

二、DCS系统-HOLLiAS MACS-K集散控制系统功能参数

安全可靠

1、全冗余：系统网络、控制网络、控制器、电源模块、I/O 模块均可冗余配置，无单点故障。

2、多重隔离：系统总线和模块之间采用光电隔离，系统电源和现场电源隔离供电，模块通道之间电气隔离。

3、可靠设计：系统基于恶劣的工业环境设计，抗电磁干扰符合IEC61000，防腐蚀能力满足ISA S71.04 标准G3 等级要求。

4、安全网络：系统网络采用确定性实时以太网，配备带防火墙的交换机；控制器CPU 采用PowerPC 构架的工业级芯片，内置防网络风暴组件。

5、丰富诊断：控制器和I/O 模块均带有智能诊断单元，每个模块均可进行通讯状态、信号断线、短路、超量程等完善的自诊断和故障上报。

6、高可靠：采用了大量的安全系统设计理念，如信号质量位判断、故障导向安全，所有传输数据都有校验,提高系统可靠性。

灵活开放

1、支持P-TO-P（对等网）、C/S（客户机/服务器）、P-TO-P 和C/S（混合）三种系统网络结构。支持星型、环型或总线型拓扑结构的工业以太网连接。

2、兼容各种现场总线，支持HART、PROFIBUS-DP、PROFIBUS-PA、MODBUS等各类协议。功能丰富的HMI人机界面，符合IEC61131-3的控制算法编程软件。

3、支持用户自定义各类功能块和脚本语言。

4、可以对控制算法和硬件配置灵活修改，修改后在现场不停车情况下无扰下装。

5、系统设计考虑用户使用方便，易维护、易更换，提供了完善的系统状态和诊断信息。

6、支持外文语言包，组态软件可在离线或在线状态整体切换多国语言。

HOLLiAS MACS-K系统主要性能指标

工作环境：

工作温度：-20～60℃

工作湿度：5%～95%相对湿度，无凝结

存储温度：-40～80℃

存储湿度：5%～95%相对湿度，无凝结

振幅：Max.1mm (5～13.2 Hz)

冲击：Max.7.5m/s²(13.2～100Hz)

防护等级：IP20

环境适应性：符合ISA S71.04 G3 等级

电磁兼容性：

静电放电抗扰度：符合IEC61000-4-2

射频电磁场辐射抗扰度：符合IEC61000-4-3

电快速瞬变脉冲群抗扰度：符合IEC61000-4-4

浪涌（冲击）抗扰度：符合IEC61000-4-5

射频场感应传导骚扰抗扰度：符合IEC61000-4-6

电压暂降和短时中断抗扰度：符合IEC61000-4-11

系统规模：

支持最多15 个域

操作员站：64 台/每域

现场控制站：64 台/每域

I/O 模块数：400 个

I/O 点数：4800 点

模拟量控制回路数：512 个

实时响应能力：

SOE 事件分辨率：<1ms

从操作键入到相应输出变化：＜1s

控制器任务调度周期：10ms,20ms,40ms, 100ms, 200ms, 500ms, 1s

画面数据更新时间：＜500ms
