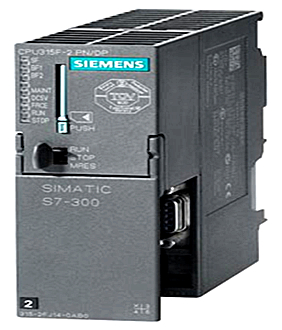

安全仪表系统SIS模块CPU315F-2PN/DP

   SIMATIC S7-300 CPU315F-2 PN/DP， 中央处理器，带 512 KByte 主存储器， 1 个 MPI/DP 12MBit/s 接口， 2 个 以太网 PROFINET 接口， 带双端口交换机， 需要微型存储卡，订货号：6ES7315-2FJ14-0AB0。

    安全仪表系统SIS模块CPU315F-2PN/DP，相对于 CPU 315-2DP来说，其分布式故障安全 I/O 模块不仅可通过集成式 PROFINET 接口 (PROFIsafe) 在本地连接，而且还能通过集成式 PROFIBUS DP 接口(PROFIsafe) 进行连接。

   带有中等程序存储器和程序规模的 CPU，用于建立故障安全仪表系统sis，适用于增安要求的工厂安全等级可达 SIL 3 (IEC 61508) 和 PL e (ISO 13849.1)故障安全 ET 200M I/O 模块也可以集中连接，对于非安全应用，可集中和分布式使用标准模块，经由 PROFINET 的基于组件的自动化 (CBA)PROFINET I/O 控制器，用于在 PROFINET 上运行分布式 I/O，用于 2 端口交换机的 PROFINET 接口PROFINET 代理，用于基于组件的自动化（CBA）中的 PROFIBUS DP 智能设备，CPU 的运行需要 SIMATIC 微型存储卡。

一、安全仪表系统SIS模块CPU315F-2PN/DP应用

   CPU 315F-2 PN/DP 允许对设备实施故障安全型自动化系统，以满足提高的安全要求（特别是制造自动化方面的安全要求）。

   可在 SIMATIC S7-300 中用作一个 PROFINET IO 控制器和一个标准 PROFIBUS DP 主站。CPU 315F-2 PN/DP 也可用作分布式智能从站(DP 从站)。

   可以通过两个集成的接口连接包含故障安全型 I/O 模块的分布式 I/O 站。ET 200M 的故障安全型 I/O 模块还可以安装在安全相关的中央组态中。

   基于 PROFIsafe 行规执行 F-CPU 和故障安全型 I/O 模块之间的安全通讯。CPU 运行需要 SIMATIC 微型存储卡（MMC 卡）。

二、安全仪表系统SIS模块CPU315F-2PN/DP设计

CPU 315F-2 PN/DP 安装有：

微处理器：
处理器完成每条二进制指令的执行时间约为 50 ns，每条浮点数运算约为 450 ns。

存储器：
512 KB 高速 RAM，用于安全型程序段和标准程序段；如果执行安全型程序段，则必须考虑增加的存储器空间要求（5 倍以上）。SIMATIC 微型存储卡（最大 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。

灵活的扩展能力：

最多可以多达 32 个模块，（4 层配置）

MPI/DP 组合接口
第 1 个内置 MPI/DP 接口可以最多同时建立 16 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 编程器和操作员面板各保留一个连接。通过MPI接口和“全局数据通讯”可以对32个CPU进行简单组网。该接口可从MPI接口重新设置为DP接口。DP 接口可用作 DP 主站或 DP 从站运行。
PROFIBUS DP 接口：
全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。

以太网接口；
CPU 315-2 PN/DP 的第 2 个内置接口是一个基于以太网 TCP/IP 的 PROFINET 接口，带有双端口交换机。它支持下列协议：

S7通讯用于在SIMATIC控制器间进行数据通讯;

通过 STEP 7 进行编程、启动和诊断的 PG/OP 通讯;

与HMI和SCADA连接的PG/OP通讯;

基于 PROFINET 和 SIMATIC NET OPC 服务器的开放式 TCP/IP 通讯，用于与其它控制器和带单独 CPU 的 I/O 设备进行通讯。

三、安全仪表系统SIS模块CPU315F-2PN/DP功能

密码保护；

通过密码，可保护用户程序免受未经授权的访问。

诊断缓冲器；
最后 500 个错误和中断事件保存在缓冲器中，供诊断用。

免维护数据备份；
当电源发生故障时，CPU 将自动保存全部数据，当电源恢复后，这些数据将保持不变。

可参数化的特性

可以使用 STEP 7 对 S7 的组态、属性以及 CPU 的响应进行参数设置：

多点接口 (MPI)；
确定节点地址。

重新启动/周期性能特性；
设置最大周期时间和负载

时钟存储器：
设置地址

保护级别；
访问程序与数据的权限定义

系统诊断；
确定处理与诊断消息的范围

监视器中断；
定义周期时间

实时中断；
设定起始日期、起始时间和间隔周期。

PROFIBUS DP 主站/从站接口；
用户定义的地址分配，适用于分布式 I/O


显示功能与信息功能

状态和错误指示；
发光二极管显示，例如，硬件、编程、定时器、I/O、总线故障以及运行状态，如RUN、STOP、start-up。

测试功能；

使用编程器显示程序执行过程中的信号状态，可以不通过用户程序修改过程变量，以及输出堆栈内容。

信息功能；
通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及主存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。

集成通信功能

编程器/OP 通信

全局数据通信

S7 基本通信

S7 通信

通过TCP/IP进行开放通讯

PROFINET CBA（基于组件的自动化）

Web 服务器

数据记录路由

四、安全仪表系统SIS模块CPU315F-2PN/DP通信

   中央控制器和分布式站点之间的安全通讯和标准通讯在 PROFIBUS DP 和/或 PROFINET 上进行。特殊开发的PROFIsafe支持在标准数据报文中传送具有安全功能的用户数据。无需其它硬件组件，例如特殊安全总线。所需的软件既可以作为一个操作系统的扩展功能集成在硬件组件中，也可以作为一个软件块装载到 CPU 中。

五、安全仪表系统SIS模块CPU315F-2PN/DP操作模式

   F-CPU 的安全功能包含在 CPU 的 F 程序中以及故障安全信号模块中。信号模块采用差异分析方法和测试信号注入技术来监视输入和输出信号。CPU通过周期性自检、命令测试以及基于逻辑和时间的程序执行检测，检查控制器运行的正确性。此外，通过“活跃标志（sign-of-life）”请求，还可以对 I/O 进行检测。当系统诊断出一个故障时，系统将进入安全状态。 运行 CPU 315F-2 PN/DP 无需 F 运行版授权。

六、安全仪表系统SIS模块CPU315F-2PN/DP编程

   CPU 315F-2 PN/DP 的编程方法与 SIMATIC S7 系统的编程方法相同。通过诸如 STEP 7 编程工具可创建非安全型用户程序。

   选件包 SIMATIC S7 Distributed Safety (Classic) 和 SIMATIC Safety Advanced V12 (TIA Portal V12)

STEP 7 选件包“SIMATIC S7 Distributed Safety”(Classic) 或 SIMATIC Safety Advanced V12 (TIA Portal V12) 用于对与安全型程序段进行编程。选件包中包括所有用来创建 F 程序的所有功能和块。

   具有安全功能的 F 程序以 F_FBD 或 F-LAD 方式进行连接，或利用 F 功能库中的特殊功能数据块进行连接。使用 F FBD 或 F LAD 可提供跨系统的统一表示，因而简化系统的组态和编程以及验收测试。无须使用其它工具，程序员就可以对安全型应用进行组态。
