安全仪表系统SIS数字输出模块SM 326F-DO

   安全仪表系统SIS数字输出模块SM 326F-DO分为两种：

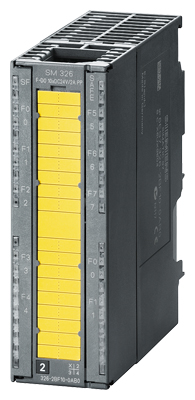

1、SIMATIC S7，数字输出 SM 326，F-DO10x 24V DC/2A PP， 故障安全型数字输出针对 SIMATIC S7F 安全仪表系统SIS， 带诊断报警，LVV， 至 4 类线(EN 954-1)/ SIL3(IEC61508)/PLE（ISO13849）， 1个 40针，订货号：6ES7326-2BF10-0AB0。

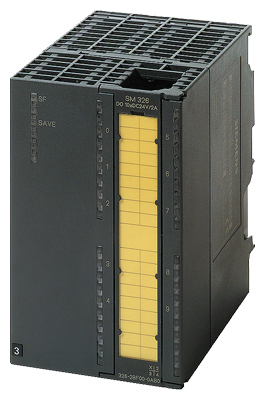

2、SIMATIC S7，数字输出 SM 326，F-DO 8xDC 24V/2A PM 故障安全型安全仪表系统SIS的数字输出 P-M 开关， 至 4 类线(EN 954-1)/ SIL3(IEC61508)/PLE（ISO13849）， 1个 40针，订货号：6ES7326-2BF41-0AB0。

一、安全仪表系统SIS数字输出模块SM 326F-DO概述

   用于故障安全SIMATIC S7系统的数字量输出，两种型号(1 x 源/源输出，1 x 源/漏输出)，用于连接电磁阀、DC 接触器和指示灯，具有安全集成功能，用于安全运行，用于故障安全模式。

   集中式：带 S7-31xF DP、S7-31xF PN/DP；ET200M 分布式：带 SIMATIC IM 151-7 F-CPU、S7-31xF-2 DP、S7-41xF-2 及 S7-400F/FH。

二、安全仪表系统SIS数字输出模块SM 326F-DO应用

   故障安全型数字量输出模块作为集中式与SIMATIC S7-31xF-2 DP一起使用，并可在ET200M分布式I/O站中与SIMATIC IM 151-7 F-CPU、S7-31xF-2 DP、S7-416F-2 和 S7-400F/FH 一起使用，这些模块适用于连接电磁阀、直流接触器和指示灯。

三、安全仪表系统SIS数字输出模块SM 326F-DO设计

故障安全型数字量输出模块具有以下机械特性；

设计紧凑；

每个输出有两个连接器，用于单通道或冗余执行器控制；

绿色 LED，用于指示输出的信号状态；

一个绿色 LED 指示安全模式；

1个红色组故障指示灯；

插入式设备，用于前连接器，通过前盖保护；

前盖上的标签区；

安装方便；
安装方法与ET 200M的其它 I/O 模块相同；

通过前连接器进行用户友好接线。

四、安全仪表系统SIS数字输出模块SM 326F-DO功能

   故障安全型数字量输出模块把故障安全型 SIMATIC S7 CPU 的内部信号电平转换成过程所要求的外部信号电平。安全功能所需的故障安全操作集成在模块中。
