安全仪表系统SIS模拟输入模块SM336

一、安全仪表系统SIS模拟输入模块SM336概述

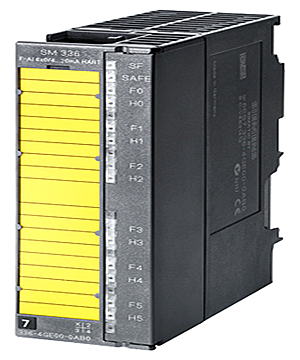

   安全仪表系统SIS模拟输入模块SM336，SIMATIC S7，模拟输入 SM 336，6 AE；15 Bit； 故障安全型模拟输入端 针对 SIMATIC Safety， 带 HART 协议支持， 至 4 类线(EN 954-1)/ SIL3(IEC61508)/PLE（ISO13849）， 1个 20针，订货号：6ES7336-4GE00-0AB0。

   安全仪表系统SIS模拟输入模块SM336，可与 IM 153-2 HF 一起在 ET 200M 分布式 I/O 设备中使用，或被集中用于 SIMATIC S7-31xF-2 DP，SM 336 的特性；F-AI 6 x 0/4 - 20 mA HART；6 个模拟量输入，通道与背板总线之间具有电隔离，输入范围： 0 至 20 mA
，4 至 20 mA通过模块从 2 线制或 4 线制变送器提供防短路电源可使用外部编码器电源，可在安全模式中使用，HART 通讯，通过 HW Config 进行固件更新数据识别。

二、安全仪表系统SIS模拟输入模块SM336应用

   这些模块以集中形式被用于 SIMATIC S7-31xF-2 DP，或与 SIMATIC IM151-7 F-CPU、S7-31xF-2 DP、S7-416F-2 和 S7-400F/FH 一起在 ET 200M 分布式 I/O 设备中使用。0 - 20 mA 和 4 - 20 mA 电流变送器（也包括 HART）可作为编码器连接。

三、安全仪表系统SIS模拟输入模块SM336设计

用于电压测量的6点输入；

紧凑型设计；

组故障显示(SF)；

安全模式显示 (SAFE)；

通道相关故障显示 (Fn)；

HART 状态显示 (Hn)；

用于 20 针前连接器的插头选件，位于前门后面；

前面上具有标签区域；

容易装配；
组装方式其他 ET 200M I/O 模块相同；

通过 20 针前连接器进行用户友好的接线。

四、安全仪表系统SIS模拟输入模块SM336功能

   模拟量输入模块将来自过程的模拟量信号转换为可由故障安全 SIMATIC S7 CPU 进行内部处理的数字量信号，安全运行所需安全功能集成在模板中。

具有下列功能：

分辨率 15 位 + 符号。

量程：

0 至 20 mA 或

4 至 20 mA 或

4 ～ 20 mA （HART）

中断能力;
模块将诊断中断发送到控制器的 CPU。

诊断;
模块将综合诊断信息发送到 CPU。
